BENTLY 3500/22 288055-01 瞬态数据接口

BENTLY 3500/22 288055-01 瞬态数据接口

1.产 品 资 料 介 绍：

中文资料：

产品名称

• 品牌：Bently Nevada（本特利）

• 模块型号：3500/22

• 部件号：288055-01

• 模块类型：Transient Data Interface（瞬态数据接口）

模块概述

BENTLY 3500/22（PN：288055-01）瞬态数据接口模块 是 3500 系列机械保护系统中的一部分，用于实现系统与外部分析工具之间的高分辨率数据交互。

该模块的主要作用是将**高速瞬态数据（如振动波形、冲击事件、启动/停机数据等）**传输到 Bently 的数据采集和分析平台，如 System 1，便于工程人员进行故障诊断和趋势分析。

主要功能

• 实时捕获和传输高分辨率瞬态信号数据

• 提供关键旋转机械的动态行为监测数据

• 作为 3500 系统与系统分析软件之间的数据桥梁

• 支持开机/停机过程的事件记录与分析

• 与 System 1 平台无缝集成，用于状态监测与预测性维护

技术参数

• 数据类型：原始波形、轨迹数据、冲击响应、关键运行事件

• 采样能力：高频率瞬态采集能力（具体频率依托安装的前端传感器与系统配置）

• 接口类型：

  • 前端与 3500 机架背板连接（数据总线）

  • 后端提供通信端口（用于与服务器、System 1 连接）

• 支持通道：最多支持多个动态通道的数据同步采集

• 安装位置：安装于 3500 系列机架中，占用标准模块槽位

• 固件支持：需配合匹配版本的配置软件和 System 1 数据平台

英文资料：

product name

Brand: Bently Nevada

Module model: 3500/22

Part number: 288055-01

Module type: Transient Data Interface

Module Overview

BENTLY 3500/22 (PN: 288055-01) Transient Data Interface Module is a part of the 3500 series mechanical protection system, used to achieve high-resolution data exchange between the system and external analysis tools.

The main function of this module is to transmit high-speed transient data (such as vibration waveforms, impact events, start/stop data, etc.) to Bently's data acquisition and analysis platform, such as System 1, for engineering personnel to perform fault diagnosis and trend analysis.

major function

Real time capture and transmission of high-resolution transient signal data

Provide dynamic behavior monitoring data for key rotating machinery

As a data bridge between the 3500 system and system analysis software

Support event recording and analysis of startup/shutdown processes

Seamless integration with System 1 platform for condition monitoring and predictive maintenance

Technical Parameter

Data types: raw waveform, trajectory data, impulse response, critical operational events

Sampling capability: High frequency transient acquisition capability (specific frequency depends on the installed front-end sensors and system configuration)

Interface type:

Front end connected to 3500 rack backplane (data bus)

Backend provides communication ports (for connecting with servers and System 1)

Support channels: Supports synchronous data collection for up to multiple dynamic channels

Installation location: Installed in the 3500 series rack, occupying standard module slots

Firmware support: requires matching version of configuration software and System 1 data platform

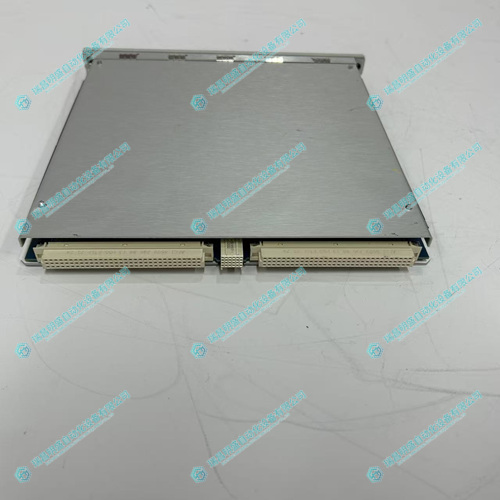

2.产      品      展      示
