Koyo D4-32TD2输出模块
1.产 品 资 料 介 绍：
中文资料：
Koyo D4-32TD2 输出模块 是一款适用于 Koyo DirectLOGIC 405 系列 PLC 系统的 数字晶体管输出模块，用于控制外部直流负载如电磁阀、继电器或其他直流驱动设备。
一、基本信息
| 项目 | 内容 |
|---|---|
| 品牌 | Koyo (AutomationDirect) |
| 系列 | DirectLOGIC 405（DL405） |
| 产品型号 | D4-32TD2 |
| 模块类型 | 数字输出模块（晶体管输出） |
| 通道数 | 32 点输出（共阳极配置） |
| 输出类型 | NPN 晶体管输出（Sinking） |
| 输出电压 | 5–24 VDC（最大 30 VDC） |
| 最大负载电流 | 每点最大 0.5 A，总共最大 4 A |
| 响应时间 | OFF → ON：1.0 ms；ON → OFF：1.0 ms |
| 绝缘方式 | 光耦隔离（逻辑侧与负载侧） |
二、技术规格
| 项目 | 参数 |
|---|---|
| 逻辑电压 | 5–24 VDC（输入电流约 7 mA） |
| 模块电流消耗 | 约 150 mA（逻辑电源） |
| 输出保护 | 带短路保护、过载保护 |
| 隔离电压 | 通道与逻辑侧：1500 V RMS（光隔离） |
| 接线方式 | 可拆卸端子块（Removable Terminal Block） |
| 安装方式 | 安装于 DL405 基座上 |
| 模块尺寸 | 与标准 DL405 模块一致 |
英文资料：
The Koyo D4-32TD2 output module is a digital transistor output module suitable for Koyo DirectLOGIC 405 series PLC systems, used to control external DC loads such as solenoid valves, relays, or other DC drive devices.
1、 Basic Information
Project Content
Brand Koyo (Automation Direct)
Series DirectLOGIC 405 (DL405)
Product model D4-32TD2
Module type: Digital output module (transistor output)
32 channel output points (common anode configuration)
Output type NPN transistor output (Sinking)
Output voltage 5-24 VDC (maximum 30 VDC)
The maximum load current per point is 0.5 A, and the total maximum is 4 A
Response time OFF → ON: 1.0 ms; ON → OFF：1.0 ms
Insulation method optocoupler isolation (logic side and load side)
2、 Technical specifications
Project parameters
Logic voltage 5-24 VDC (input current approximately 7 mA)
Module current consumption is approximately 150 mA (logic power supply)
Output protection with short circuit protection and overload protection
Isolation voltage channel and logic side: 1500 V RMS (optically isolated)
Wiring method: Removable Terminal Block
Installation method: Install on the DL405 base
The module size is consistent with the standard DL405 module

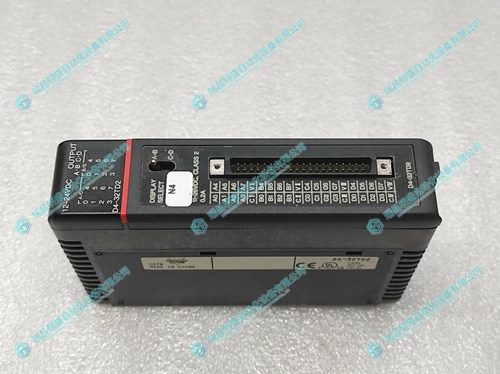

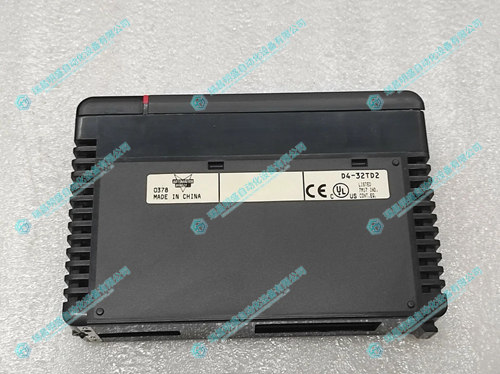

2.产 品 展 示
