UNIOP eTOP307操作界面模块
1.产 品 资 料 介 绍：
一、产品名称
UniOP eTOP307 操作界面模块
二、产品概述
eTOP307 配备 7 英寸 TFT LCD 显示屏 和 电阻式触摸面板，具备丰富的通信接口，能够与主流 PLC、驱动器、控制器实现高效数据交互。该模块适用于对操作界面有中等复杂度要求的系统，如灌装、包装、环境控制等。
三、技术参数（典型）
| 项目 | 参数说明 |
|---|---|
| 显示屏尺寸 | 7.0 英寸 TFT 彩色 LCD |
| 分辨率 | 800 × 480 像素（WVGA） |
| 显示颜色 | 65,536 色（16 位真彩） |
| 触摸方式 | 电阻式单点触控 |
| 处理器 | ARM Cortex-A 系列高性能嵌入式处理器 |
| 存储容量 | Flash ≥ 128MB，RAM ≥ 64MB |
| 通讯接口 | RS232、RS485、USB Host、以太网（10/100 Mbps） |
| 电源输入 | 24V DC（输入范围：18～30V DC） |
| 面板防护等级 | IP65（前面板，嵌入安装） |
| 工作温度范围 | 0℃ ～ +50℃ |
| 软件支持 | JMobile Studio / UniOP Designer |
英文资料：
1、 Product Name
UniOP eTOP307 Operating Interface Module
2、 Product Overview
The eTOP307 is equipped with a 7-inch TFT LCD display and a resistive touch panel, with rich communication interfaces that enable efficient data exchange with mainstream PLCs, drivers, and controllers. This module is suitable for systems with moderate complexity requirements for operating interfaces, such as filling, packaging, environmental control, etc.
3、 Technical parameters (typical)
Project parameter description
Display screen size 7.0-inch TFT color LCD
Resolution 800 × 480 pixels (WVGA)
Display color 65536 colors (16 bit true color)
Touch Method: Resistive Single Point Touch
ARM Cortex-A series high-performance embedded processors
Storage capacity Flash ≥ 128MB, RAM ≥ 64MB
Communication interfaces RS232, RS485, USB Host, Ethernet (10/100 Mbps)
Power input 24V DC (input range: 18-30V DC)
Panel protection level IP65 (front panel, embedded installation)
Working temperature range: 0 ℃ to+50 ℃
Software support JMobile Studio/UniOP Designer

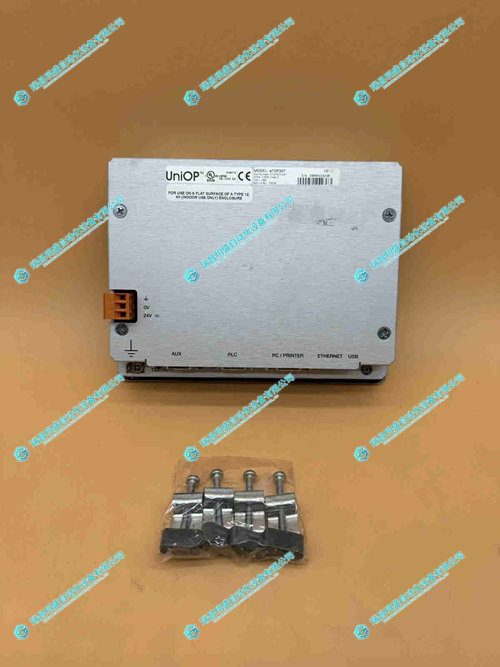

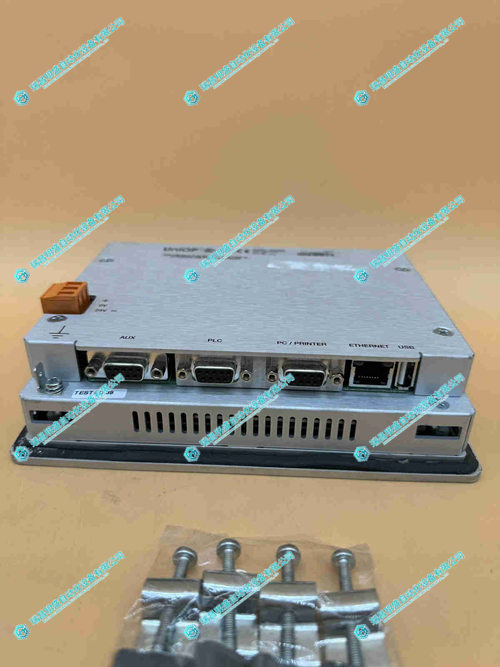

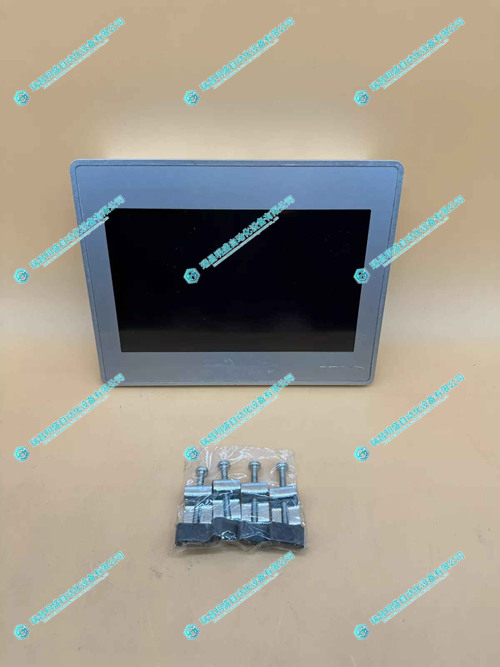

2.产 品 展 示
