WOODWARD 5503-282控制器模块
1.产 品 资 料 介 绍：
中文资料：
WOODWARD 5503-282 控制器模块 是 Woodward 公司为大型发动机、燃气轮机或发电机组等工业动力设备提供的一款高性能控制器模块，通常用于实现精确的速度控制、负载共享、同步以及远程通讯等功能。
一、产品基本信息
型号：5503-282
产品类型：控制器模块（可能属于 Woodward 723、2301D 或 MicroNet 系列的扩展或专用型号）
应用对象：燃气/柴油发动机、涡轮机、发电机组、压缩机控制系统
二、核心功能特点
| 功能 | 说明 |
|---|---|
| 发动机速度控制 | 提供精确的 PID 闭环调速，适用于发电机并网和孤岛运行 |
| 负载分配与同步 | 支持并机运行、负载分配（kW）、无功分配（kVAr）等功能 |
| 通讯能力强 | 支持 Modbus、CANopen、RS-485、以太网等工业协议（视版本） |
| 远程监控与配置 | 可通过 Woodward 的工具软件（如 Toolkit、Monitor）实现远程配置和实时监控 |
| 高可靠性与安全性 | 工业级设计，适用于恶劣环境运行，支持冗余与自诊断功能 |
| I/O 灵活扩展 | 提供多个模拟/数字输入输出通道，便于与传感器、执行器集成 |
三、典型技术参数（参考）
| 项目 | 参数 |
|---|---|
| 电源输入 | 18~32 VDC（通常为 24V） |
| 模拟输入 | 0–5 V, 0–10 V, 4–20 mA（视模块配置） |
| 模拟输出 | 4–20 mA 或 PWM（用于驱动执行器） |
| 数字输入 | 开关量输入，多通道 |
| 数字输出 | 继电器或开集电极输出 |
| 通讯接口 | RS-232 / RS-485 / CAN / Ethernet |
| 工作温度范围 | –40°C ～ +70°C（工业级） |
| 防护等级 | 通常为 IP20（安装在控制柜内） |
英文资料：
The WOODWARD 5503-282 controller module is a high-performance controller module provided by Woodward for industrial power equipment such as large engines, gas turbines, or generator sets. It is typically used to achieve precise speed control, load sharing, synchronization, and remote communication functions.
1、 Basic Product Information
Model: 5503-282
Product type: Controller module (may be an extension or specialized model of Woodward 723, 2301D, or MicroNet series)
Application objects: Gas/diesel engines, turbines, generator sets, compressor control systems
2、 Core functional features
Function Description
Engine speed control provides precise PID closed-loop speed regulation, suitable for generator grid connection and islanding operation
Load distribution and synchronization support parallel operation, load distribution (kW), reactive power distribution (kVAr) and other functions
Strong communication capability supporting industrial protocols such as Modbus, CANopen, RS-485, Ethernet, etc. (depending on version)
Remote monitoring and configuration can be achieved through Woodward's tool software (such as Toolkit, Monitor) for remote configuration and real-time monitoring
High reliability and safety industrial grade design, suitable for operating in harsh environments, supporting redundancy and self diagnostic functions
Flexible I/O expansion provides multiple analog/digital input/output channels, making it easy to integrate with sensors and actuators
3、 Typical technical parameters (reference)
Project parameters
Power input 18~32 VDC (usually 24V)
Analog input 0-5 V, 0-10 V, 4-20 mA (depending on module configuration)
Analog output 4-20 mA or PWM (for driving actuators)
Digital input switch input, multi-channel
Digital output relay or open collector electrode output
Communication interface RS-232/RS-485/CAN/Ethernet
Working temperature range -40 ° C to+70 ° C (industrial grade)
The protection level is usually IP20 (installed inside the control cabinet)

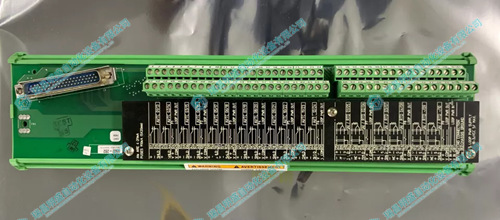

2.产 品 展 示
