193X703ACG04统计板

GE    193X703ACG04统计板

1.产 品 资 料 介 绍：

中文资料：

GE 193X703ACG04 统计板（Statis Board）技术说明

产品型号：193X703ACG04
产品类型：Statis Board（统计模块）
制造商：General Electric (GE)
所属系列：193X 控制模块系列
典型应用：早期工业驱动系统（如DC驱动器、Speedtronic系统）

主要功能

• 对输入信号进行统计、检测与逻辑处理；

• 用于电气状态变化次数的统计（如电流、脉冲、速度等参数）；

• 触发后续逻辑，如继电器动作、报警信号输出；

• 与控制系统联动，实现状态监控与保护功能。

技术特性（典型）

• 输入信号类型：模拟量、电压信号、数字脉冲信号；

• 逻辑输出：TTL 或继电器控制信号（根据设计版本）；

• 控制电压：通常为 ±15VDC、24VDC（依据系统供电）；

• 接口方式：金手指边缘连接器，用于插入主控制架；

• 电路结构：板上含有运算放大器、电容、电阻、比较器和晶体管电路等；

• 兼容模块：可与193X系列其他模块（如继电器板、放大器板）联合使用。

应用场景

• GE Mark 系列汽轮机控制系统；

• 大型DC驱动控制系统；

• 早期电力或机械控制设备的状态检测模块；

• 工业设备中的信号分析与异常响应模块。

运维建议

• 定期检查：确认输入信号处理是否正常，检测统计逻辑是否失效；

• 避免电磁干扰和潮湿环境；

• 出现统计错误、动作迟缓、无输出时应考虑更换整板；

• 如板上出现烧毁痕迹，可能为外部信号电压过高导致。

英文资料：

GE 193X703ACG04 Statistics Board Technical Description

Product model: 193X703ACG04

Product type: Statistics Board

Manufacturer: General Electric (GE)

Series: 193X Control Module Series

Typical applications: Early industrial drive systems (such as DC drives, Speedtronic systems)

major function

Statistics, detection, and logical processing of input signals;

Used for statistical analysis of the number of electrical state changes (such as parameters such as current, pulse, speed, etc.);

Trigger subsequent logic, such as relay action and alarm signal output;

Integrate with the control system to achieve status monitoring and protection functions.

Technical characteristics (typical)

Input signal types: analog signal, voltage signal, digital pulse signal;

Logic output: TTL or relay control signal (depending on the design version);

Control voltage: usually ± 15VDC, 24VDC (depending on the system power supply);

Interface method: Gold finger edge connector, used for inserting into the main control rack;

Circuit structure: The board contains operational amplifiers, capacitors, resistors, comparators, and transistor circuits, etc;

Compatible module: Can be used in conjunction with other modules in the 193X series, such as relay boards and amplifier boards.

Application scenarios

GE Mark series turbine control system;

Large DC drive control system;

Early state detection modules for electrical or mechanical control equipment;

Signal analysis and abnormal response module in industrial equipment.

Operation and maintenance suggestions

Regular inspection: Confirm whether the input signal processing is normal and check whether the statistical logic is invalid;

Avoid electromagnetic interference and humid environments;

When there are statistical errors, slow movements, or no output, consider replacing the entire board;

If there are burn marks on the board, it may be caused by high external signal voltage.

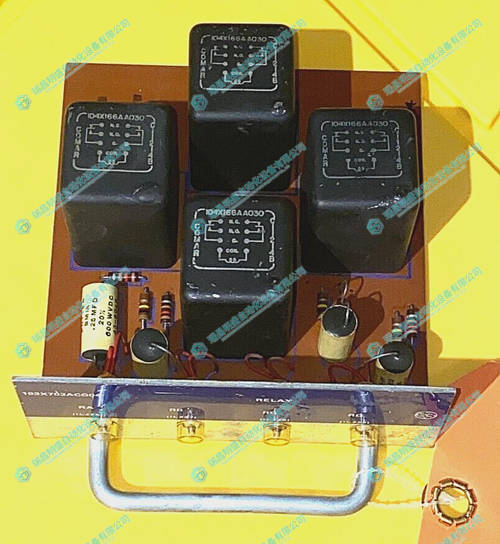

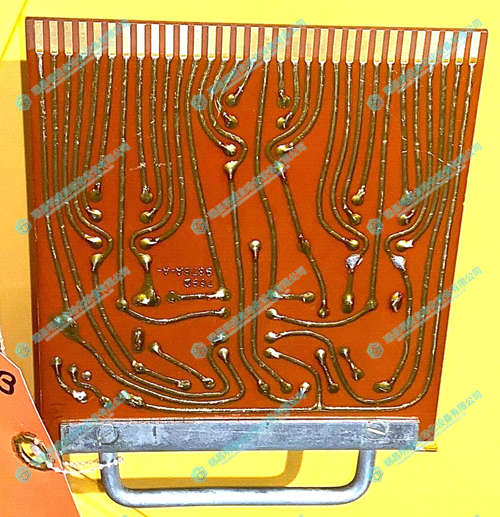

2.产      品      展      示
